三星為了加強和英特爾、臺積電的競爭近日介紹了下一代（2.3D）半導體封裝技術，可用于封裝AI芯片等高性能半導體。據介紹，這種封裝技術在不犧牲性能的情況下，可使成本降低22%。

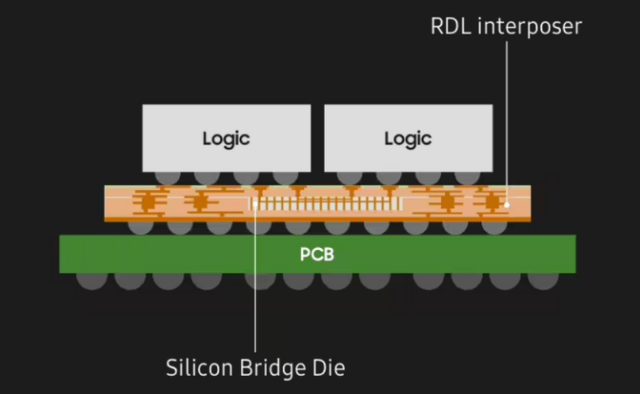

與傳統封裝技術相比，三星公司在2.1D封裝中使用了硅橋（Silicon Bridge）替代了硅中介板（Silicon Interposer），從而減少了整個半導體區域的覆蓋范圍。
這一新設計無需在整個半導體區域進行覆蓋，僅通過插入必要區域內的硅橋?qū)崿F(xiàn)連接。據估計，在采用這種新型封裝技術的情況下，相對于使用硅中介板進行封裝而言，可以節省成本約22%，而性能卻不會受到影響。
值得一提的是，這種封裝技術主要在重布線層（RDL）中插入硅橋（embedded.E），以封裝包含 12 個 HBM 的半導體芯片為例，相比較硅中介板，可以在不降低性能的情況下，成本可降低 22%。
